ЗСУ-23-4 «Шилка»

Картинки по запросу ЗСУ Шилка

60-е годы прошлого века. Реактивные самолеты уже перестали быть чудом, являя собой вполне серьезную ударную силу. С совершенно иными скоростями и возможностями по маневру. Вертолеты тоже встали на винт и рассматривались не только как транспортное средство, но и как вполне себе приличная оружейная платформа.

Картинки по запросу ЗСУ Шилка

А главное, вертолеты начали пытаться догонять самолеты Второй мировой, а самолеты совершенно обогнали своих предшественников. И со всем этим надо было что-то делать. Особенно на армейском уровне, «в полях».

Похожее изображение

Да, появились зенитно-ракетные комплексы. Пока еще стационарные. Вещь многообещающая, но в будущем. Но основную нагрузку по-прежнему несли зенитные пушки всех размеров и калибров.

Картинки по запросу ЗСУ Шилка

Зенитные комплексы ЗУ-23, ЗП-37, ЗСУ-57 могли попасть в скоростные цели случайно. Снаряды установок, ударного действия, без взрывателя, для гарантированного поражения должны были попасть в саму цель. Насколько высока была вероятность прямого попадания, судить сложно.

Картинки по запросу ЗСУ Шилка

Несколько лучше дела обстояли с батареями зенитных орудий С-60, наведение которых могло вестись автоматически по данным радиоприборного комплекса РПК-1. Но в целом ни о каком точном зенитном огне речь уже не шла. Зенитные пушки могли поставить заслон перед самолетом, вынудить летчика сбросить бомбы или осуществить пуск ракет с меньшей точностью.

Картинки по запросу ЗСУ Шилка

«Шилка» стала прорывом в области поражения летающих целей на небольших высотах. Плюс мобильность, которую уже оценили по ЗСУ-57-2. Но главное – точность.

Сегодня всеми, кто мыслит современными категориями, термин «автономный комплекс» воспринимается как должное. А в шестидесятых это был подвиг конструкторской мысли, вершина инженерных решений. Генеральному конструктору Николаю Александровичу Астрову удалось создать бесподобную машину, которая прекрасно показала себя в боевых условиях. И не раз.

Картинки по запросу ЗСУ Шилка

Это при том, что Астров не был авторитетом в области создания зенитных систем! Он был конструктором танков! Малые плавающие танки Т-38 и Т-40, гусеничный бронированный тягач Т-20 «Комсомолец», лёгкие танки Т-30, Т-60, Т-70, самоходная установка СУ-76М. И другие, менее известные или не пошедшие в серию модели.

Что же такое ЗСУ-23-4 «Шилка»? Наверное, стоит начать с предназначения.

Предназначена «Шилка» для защиты боевых порядков войск, колонн на марше, стационарных объектов и железнодорожных эшелонов от нападения воздушного противника на высотах от 100 до 1500 метров, на дальностях от 200 до 2500 метров при скорости цели до 450 м/с. «Шилка» может вести огонь с места и в движении, снабжена аппаратурой, обеспечивающей автономный круговой и секторный поиск целей, их сопровождения, выработку углов наведения пушек.

Вооружение комплекса состоит из 23-мм счетверенной автоматической зенитной пушки АЗП-23 «Амур» и системы силовых приводов, предназначенных для наведения. Вторая компонента комплекса — радиолокационно-приборный комплекс РПК-2М. Его назначение тоже понятно. Наведение и управление огнем.

Важный аспект: «Шилка» может работать как с РЛС, так и с обычным визирным оптическим устройством прицеливания. Локатор обеспечивает поиск, обнаружение, автоматическое сопровождение цели, определяет ее координаты.

Третья составляющая. Шасси ГМ-575, на котором все, собственно, и смонтировано. Экипаж «Шилки» состоит из четырех человек: командира ЗСУ, оператора поиска-наводчика, оператора дальности и механика-водителя. Механик-водитель — это самый блатной член экипажа. Он находится в просто ошеломительной роскоши, по сравнению с другими.

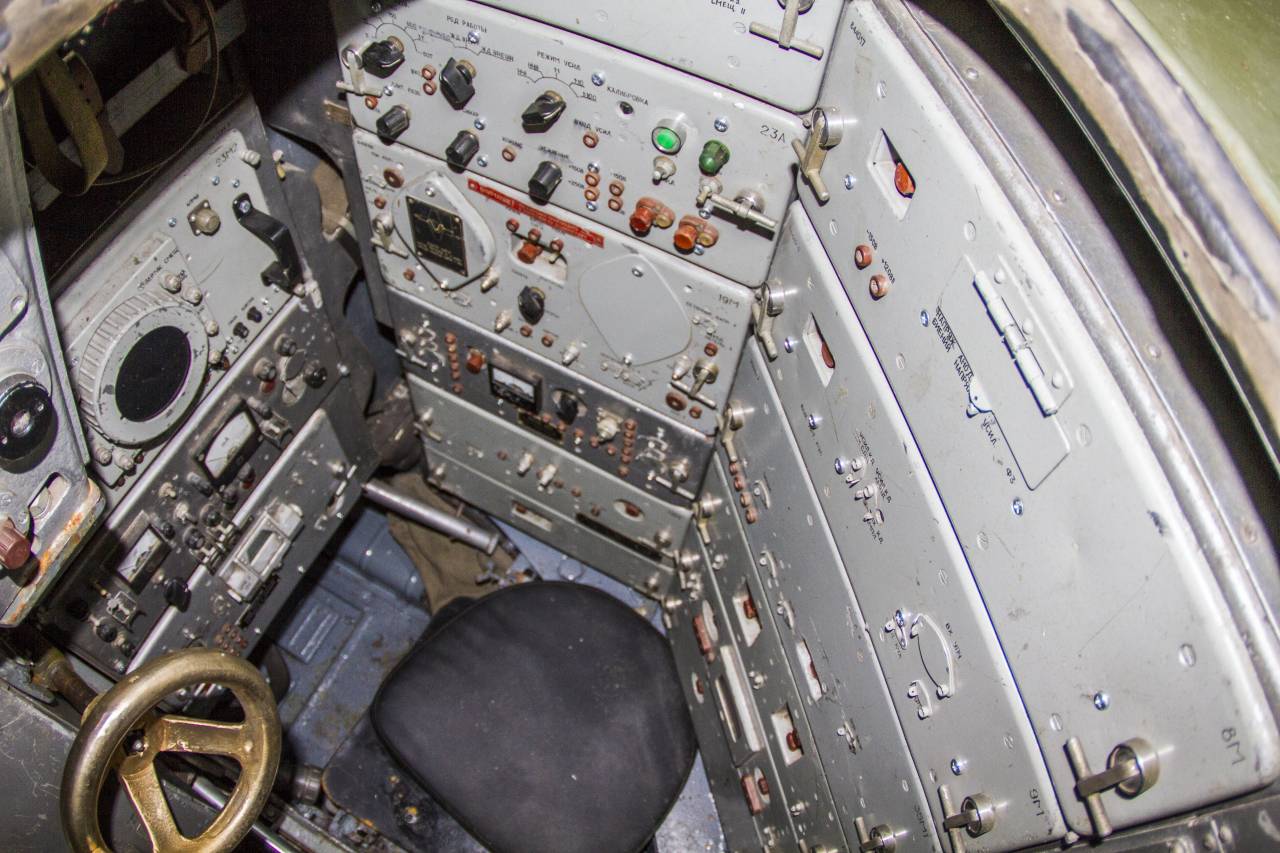

Остальные находятся в башне, где мало того, что тесно и как в нормальном танке есть обо что приложиться головой, так еще и током приложить может легко и непринужденно. Очень тесно.

Боевое крещение «Шилка» получила во время так называемой «Войны на истощение» 1967-70 годов между Израилем и Египтом в составе ПВО Египта. И после этого на счету комплекса еще два десятка локальных войн и конфликтов. В основном на Ближнем Востоке.

Но особое признание «Шилка» получила в Афганистане. И почетное прозвище «Шайтан-арба» у моджахедов. Лучший способ угомонить организованную в горах засаду – это применить «Шилку». Длинная очередь из четырех стволов и последующий ливень фугасных снарядов на предполагаемых позициях – лучшее средство, спасшее не одну сотню жизней наших солдат.

Кстати, взрыватель вполне нормально срабатывал при попадании в глинобитную стену. И попытка спрятаться за дувалами кишлаков обычно ни к чему хорошему не приводила душманов…

Учитывая, что авиации у афганских партизан не было, «Шилка» полностью реализовала свой потенциал ведения огня по наземным целям в горах. Более того, был создан специальный «афганский вариант»: был изъят радиоприборный комплекс, совершенно не нужный в тех условиях. За счет него боекомплект удалось увеличить с 2000 до 4000 выстрелов и был установлен ночной прицел.

К концу пребывания наших войск в ДРА, колонны, сопровождаемые «Шилкой», редко атаковывались. Это тоже признание. Также признанием можно считать то, что в нашей армии «Шилка» по-прежнему в строю. Более 30 лет. Да, это уже далеко не та машина, начинавшая свою карьеру в Египте. «Шилка» перенесла (успешно) не одну глубокую модернизацию, а одна из таких модернизаций получила даже имя собственное, ЗСУ-23-4М «Бирюса». 39 стран, причем не только наши “верные друзья”, приобрели у Советского Союза эти машины.

Было создано немало вариантов ЗСУ-23-4 «Шилка»

ЗСУ-23-4В — модернизация с целью повышения надёжности эксплуатации установки, улучшения условий обитания для расчёта, увеличение ресурса газотурбинного агрегата (ГТА) с 300 до 450 ч. Для наведения РЛС сопровождения на визуально обнаруженную цель в установку был введён командирский прибор наведения (КПН).

ЗСУ-23-4В1 — модернизация в ЗСУ-23-4В счётно-решающего прибора, что повысило точность и эффективность стрельбы, надёжность автосопровождения цели при увеличении скорости движения установки с 20 до 40 км/ч, увеличен ресурс ГТА с 450 до 600 ч.

ЗСУ-23-4М1 — модернизация автоматов 2А7 и пушки 2А10 до 2А7М и 2А10М с целью повышения надёжности и стабильности работы комплекса. Повышена живучесть стволов с 3000 до 4500 выстрелов. Улучшена надёжность РЛС и увеличен ресурс ГТА с 600 до 900 ч.

ЗСУ-23-4М2 — модернизация ЗСУ-23-4М1 для использования в горных условиях Афганистана. Из установки был исключён РПК, за счёт чего увеличен боекомплект снарядов с 2000 до 3000 шт., демонтирована РЛС, усилена бронезащита, введена аппаратура ночного видения для ведения стрельбы ночью по наземным целям.

ЗСУ-23-4М3 «Бирюза» — ЗСУ-23-4М1 с установкой наземного радиозапросчика «Лук» системы РЛ опознавания воздушных целей по признаку «свой — чужой».

ЗСУ-23-4М4 «Шилка-М4» — модернизация с установкой радиолокационной СУО и возможностью установки ЗРК «Стрелец». Ввод в состав батареи подвижного пункта разведки и управления (ППРУ) «Сборка М1» в качестве командного пункта (КП) и внедрения в ЗСУ телекодового канала связи обмена информацией между ЗСУ и КП. Замену аналогового счётно-решающего прибора на современную ЦВС. Устанавливается цифровая следящая система. Модернизация гусеничного шасси, направленная на улучшение управляемости и манёвренности самохода и снижения трудоёмкости его технического обслуживания и эксплуатации. Активный прибор ночного видения заменяется на пассивный. Заменяются радиостанции. Устанавливается кондиционер, система автоматизированного контроля работоспособности радиоэлектронной аппаратуры.

ЗСУ-23-4М5 «Шилка-М5» — модернизация ЗСУ-23-4М4 с установкой радиолокационной и оптико-электронной СУО.

ЗСУ-23-4М-А — украинская модификация. Базовая РЛС заменена на многофункциональную РЛС с ЦАР «Рокач-АС», установлена новая оптико-локационная система и ракетный канал, цифровая вычислительная система, новые алгоритмы управления.

Ниже представлены ТТХ ЗСУ-23-4 «Шилка».

Год принятия на вооружение 1962
Размеры зоны поражения, км:
— по дальности 0-2,5
— по высоте 0-1,5-2
Скорость поражаемых целей, м/c:
— при стрельбе навстречу 450
— при стрельбе вдогон 300
Количество и калибр пушек, мм 4х23
Масса снаряда, кг 0,19
Начальная скорость снаряда, м/c 1000
Возможность стрельбы в движении Да
Всепогодность работы Да
Масса, т 20,5
Расчет, чел. 4
